정확한 적용 조건
적용 장비와 부품 번호, 주요 치수를 확인해 필요한 제품의 기준을 정리합니다.
DONGNAM ESCALATOR · COMPONENTSAI 제작 이미지 · 실제 시공 현장 아님
움직임의 기본을 생각합니다.
에스컬레이터 스텝ESCALATOR STEPS

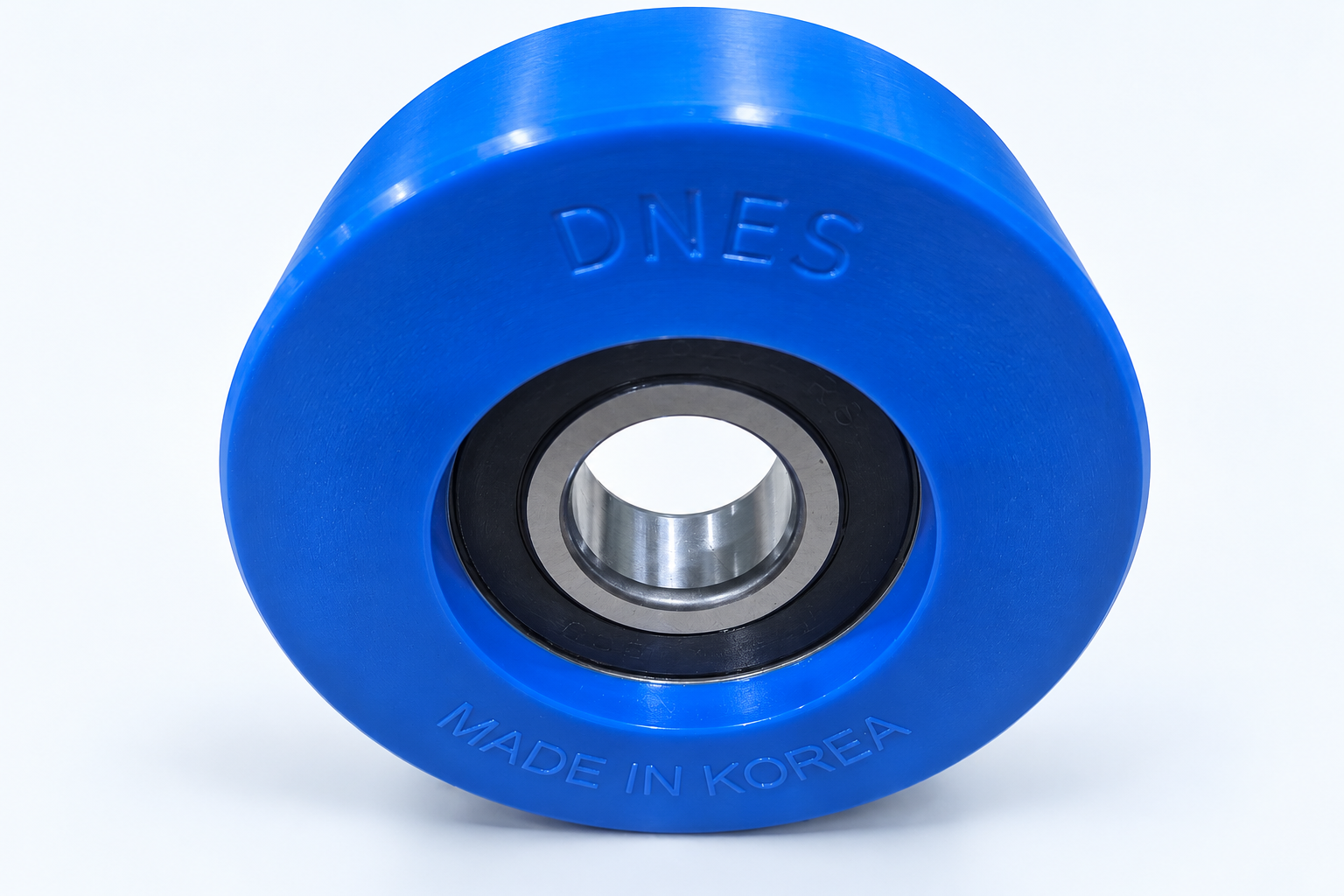

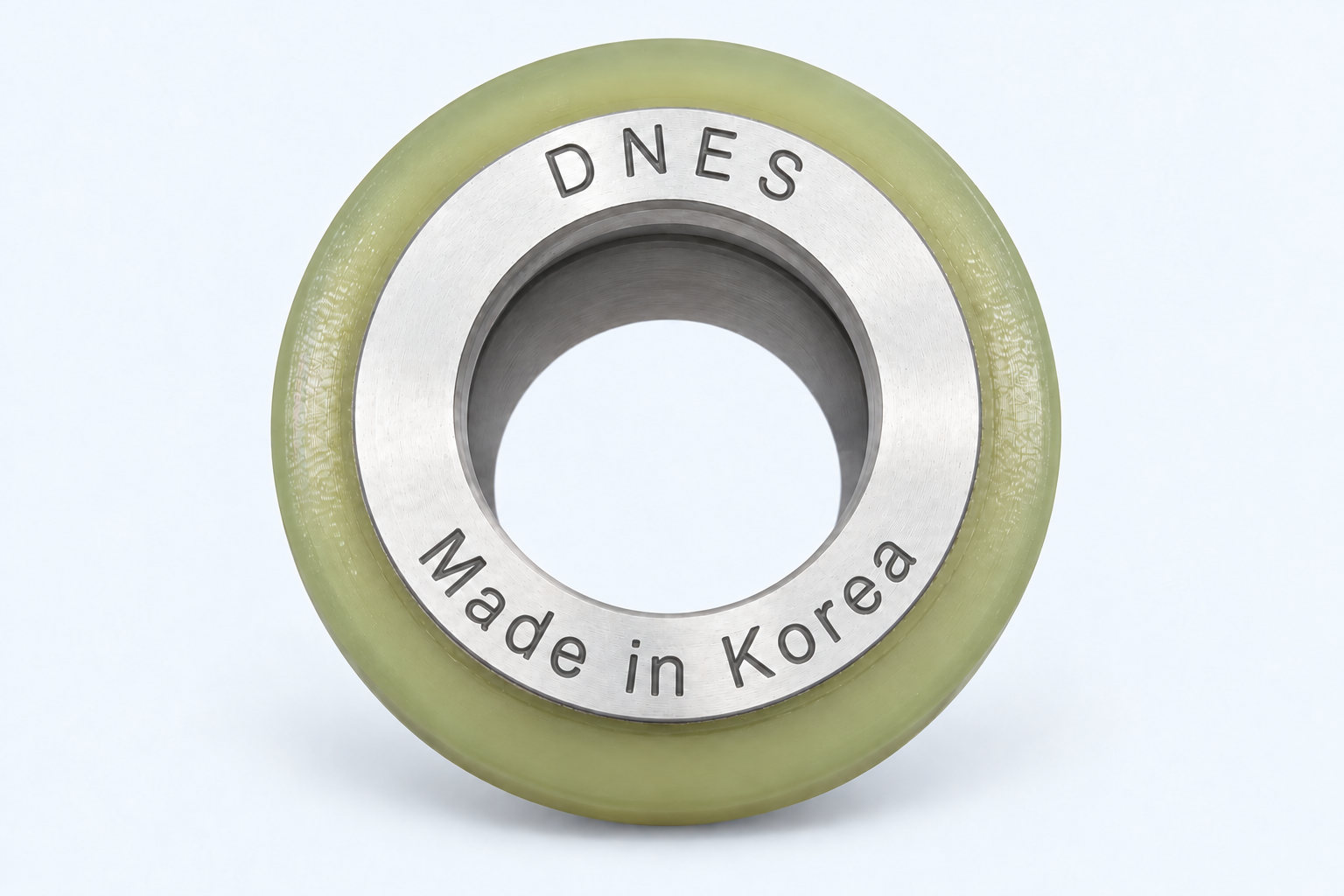

우레탄 롤러URETHANE ROLLERS
품질과 신뢰QUALITY & TRUST
Our products
움직임을 이루는
하나하나의 디테일.
스텝·롤러·쉬브·구동장치·핸드레일까지.
필요한 제품과 적용 조건을 확인해 보세요.
승객의 발걸음을 받쳐주는 에스컬레이터의 핵심 부품입니다. 적용 모델과 규격에 맞는 제품 확인이 필요합니다.
제품 문의 준비하기 ↗ESCALATOR STEP01 / 05
RUBBER · SBR / CSM
크게 보기 ↗
크게 보기 ↗
크게 보기 ↗
고무 핸드레일
고무층·내피층·철심·슬라이더로 구성되는 핸드레일입니다. 표면 고무는 SBR과 CSM으로 구분하며, 설치 환경과 요구 사양에 맞는 재질을 확인합니다.
SBR
스티렌 부타디엔 고무. 핸드레일 표면에 널리 쓰이며 검정 무광 제품이 대표적입니다.
CSM
다양한 색상에 대응하는 합성고무. 내마모성·내노화성·내오존성과 난연 특성을 고려하는 환경에 사용됩니다. 세부 성능은 제품별 사양에 따라 확인합니다.

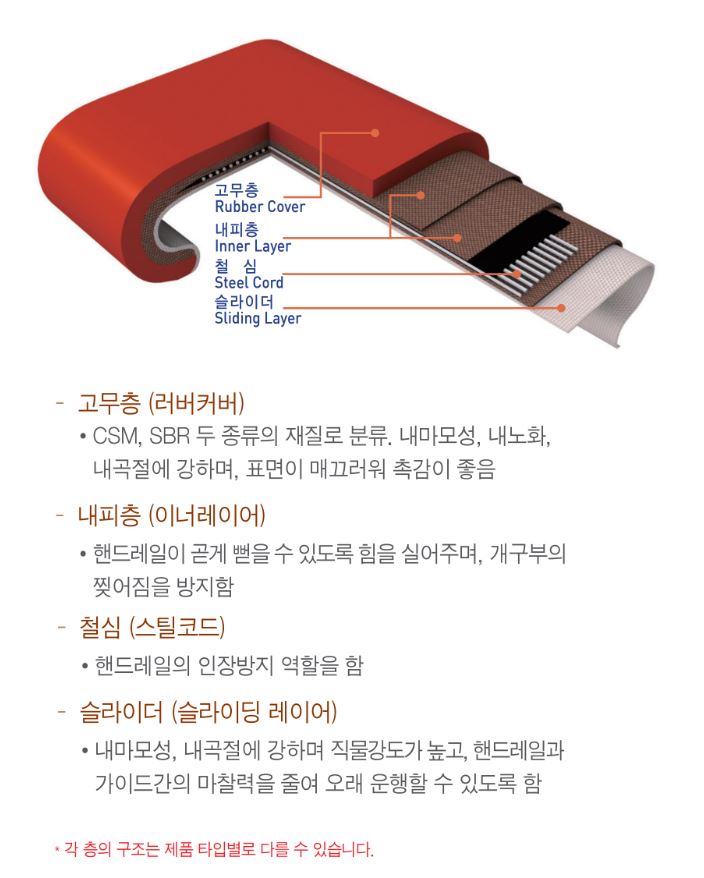

고무 핸드레일 구조 보기 +
크게 보기 ↗- 고무층
- 외부 표면을 이루는 SBR 또는 CSM 계열 고무층
- 내피층
- 형상 유지와 개구부의 찢어짐 저항을 위한 보강층
- 철심
- 길이 방향의 늘어남을 억제하는 스틸코드
- 슬라이더
- 가이드 접촉부의 마찰을 줄이는 슬라이딩층

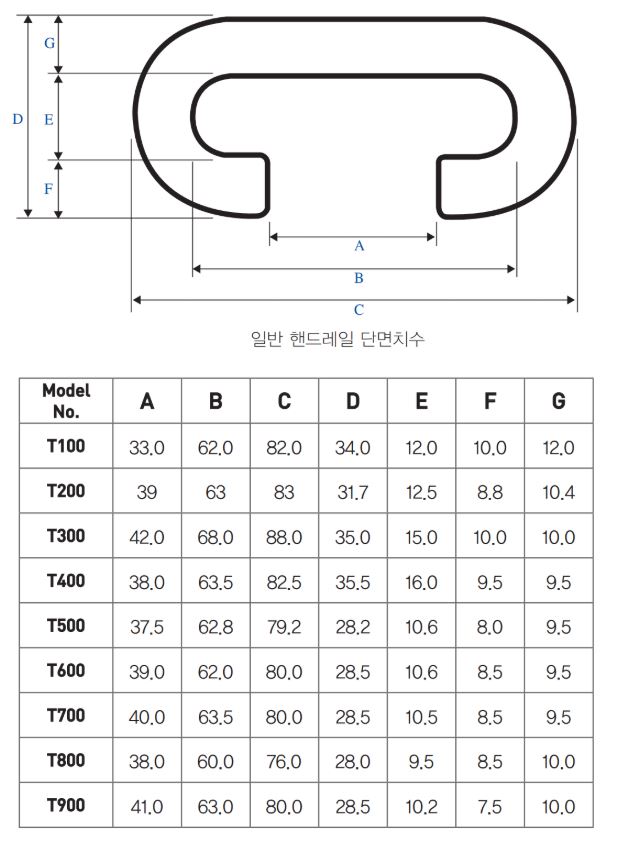

고무 핸드레일 규격
단위: mmA 립 개구폭 · B 내폭 · C 외폭 · D 전체 높이
E 내부 높이 · F 하부 높이 · G 상부 두께
| 모델 | A | B | C | D | E | F | G |
|---|---|---|---|---|---|---|---|
| T100 | 33.0 | 62.0 | 82.0 | 34.0 | 12.0 | 10.0 | 12.0 |
| T200 | 39 | 63 | 83 | 31.7 | 12.5 | 8.8 | 10.4 |
| T300 | 42.0 | 68.0 | 88.0 | 35.0 | 15.0 | 10.0 | 10.0 |
| T400 | 38.0 | 63.5 | 82.5 | 35.5 | 16.0 | 9.5 | 9.5 |
| T500 | 37.5 | 62.8 | 79.2 | 28.2 | 10.6 | 8.0 | 9.5 |
| T600 | 39.0 | 62.0 | 80.0 | 28.5 | 10.6 | 8.5 | 9.5 |
| T700 | 40.0 | 63.5 | 80.0 | 28.5 | 10.5 | 8.5 | 9.5 |
| T800 | 38.0 | 60.0 | 76.0 | 28.0 | 9.5 | 8.5 | 10.0 |
| T900 | 41.0 | 63.0 | 80.0 | 28.5 | 10.2 | 7.5 | 10.0 |
A~G의 측정 위치는 단면도를 기준으로 확인해 주세요. 모델 코드와 실제 장비의 호환 여부, 재질(SBR/CSM)별 공급 가능 규격은 별도 확인이 필요합니다.
단면도 · 규격표 보기 ↗

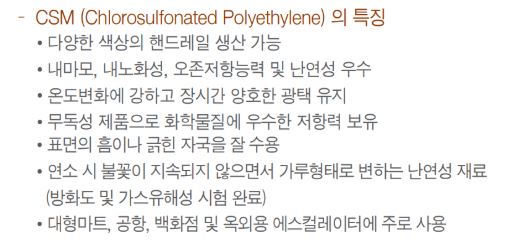

크게 보기 ↗CSM 소재 특징 보기 +
크게 보기 ↗THERMOPLASTIC POLYURETHANE
크게 보기 ↗
단면도 크게 보기 ↗

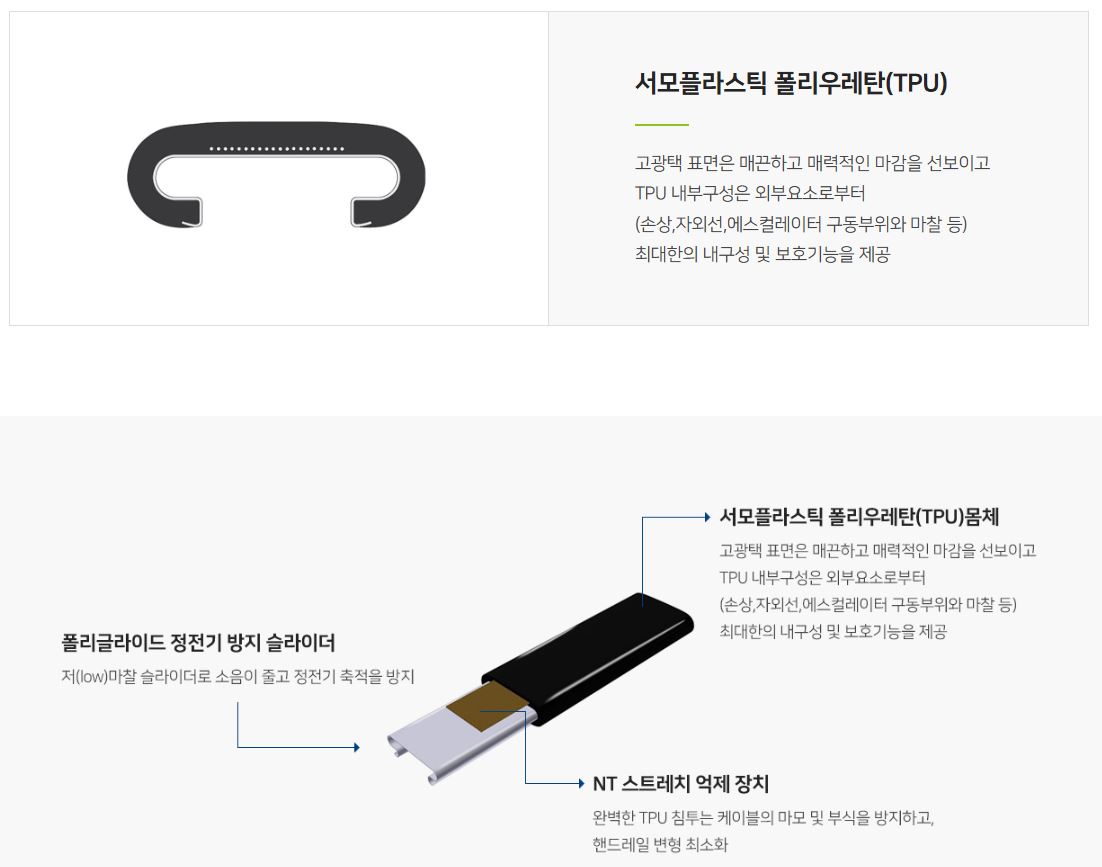

우레탄 핸드레일
열가소성 폴리우레탄(TPU) 소재를 사용하는 핸드레일입니다. 고광택 표면의 TPU 본체에 인장 억제 장치와 폴리에스터 슬라이더를 결합한 구조로, 안정적인 움직임과 길이 방향의 형상 유지를 고려합니다.
NT3000 제품 소개
NT3000은 길이 수정·접합·수리가 가능한 캐나다산 TPU 핸드레일입니다. 매끄러운 표면과 고광택 마감이 특징이며, 신규 설치와 교체 시 장비의 가이드·구동 구조에 맞는 단면 규격을 선택할 수 있습니다. 접합과 수리 가능 범위는 제품 상태 및 현장 조건에 따라 확인합니다.
- TPU 본체
- 표면과 본체를 구성하는 열가소성 폴리우레탄
- 인장 억제 장치
- 길이 방향의 변형을 줄이기 위한 보강 구조
- 슬라이더
- 저마찰 폴리에스터 정전기 방지 슬라이더
TPU 단면 · 내부 구조 보기 +

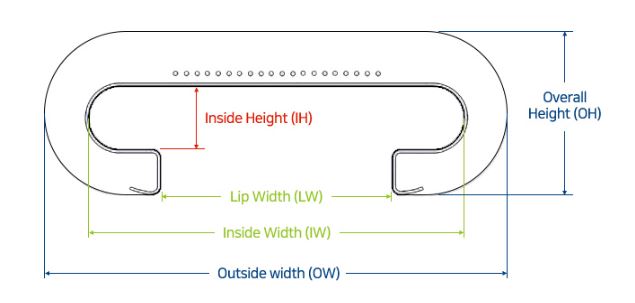

크게 보기 ↗NT 핸드레일 규격
단위: mmOW 외폭 · IW 내폭 · LW 립 개구폭
IH 내부 높이 · OH 전체 높이
단면도 크게 보기 ↗| 규격 | OW | IW | LW | IH | OH |
|---|---|---|---|---|---|
| 7539NT | 76 | 60 | 38 | 9.5 | 28 |
| 8040NT | 80 | 63.5 | 40 | 10.5 | 28 |
| 8141NT | 82 | 63 | 41 | 12 | 31 |
| 8339NT | 82 | 63 | 38 | 16 | 35.5 |
치수는 단면도에 표시된 위치를 기준으로 합니다. 전체 길이와 적용 장비, 색상 및 접합 조건은 문의 시 함께 확인해 주세요.
규격과 구조는 제품 타입에 따라 다를 수 있습니다. 공급 가능 여부·치수 공차·사용 환경·시험 조건은 적용 모델과 제조사 자료를 확인한 뒤 안내합니다.
선택한 핸드레일 문의 준비 ↗구동장치 회사별 선택
DRIVE UNIT
현대 (Type)
선택한 회사의 장비 모델과 구동장치 Type을 알려주세요. 명판 사진·부품 번호·필요 수량을 함께 준비하시면 적용 사양을 확인하는 데 도움이 됩니다.
선택한 구동장치 문의 준비 ↗03

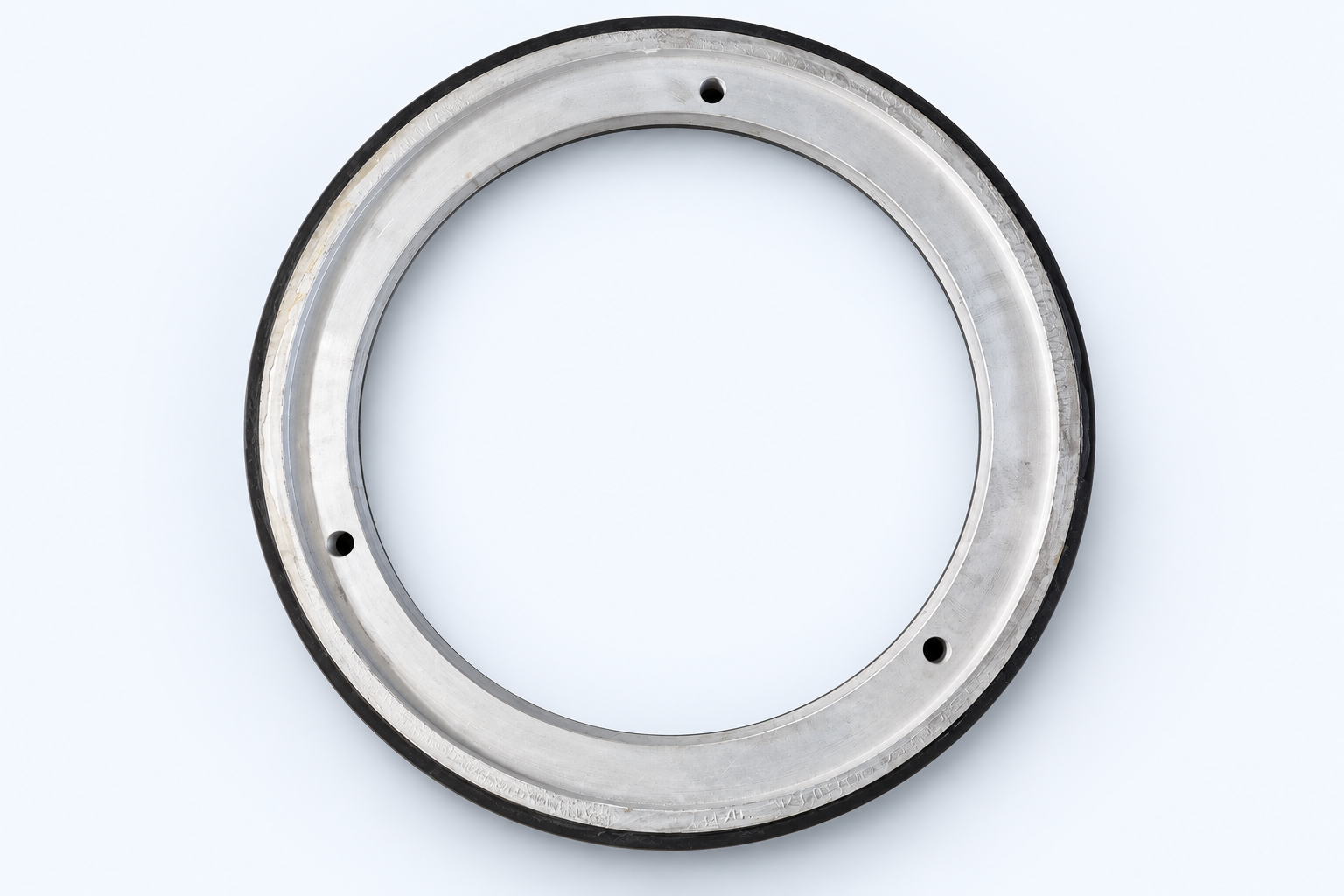

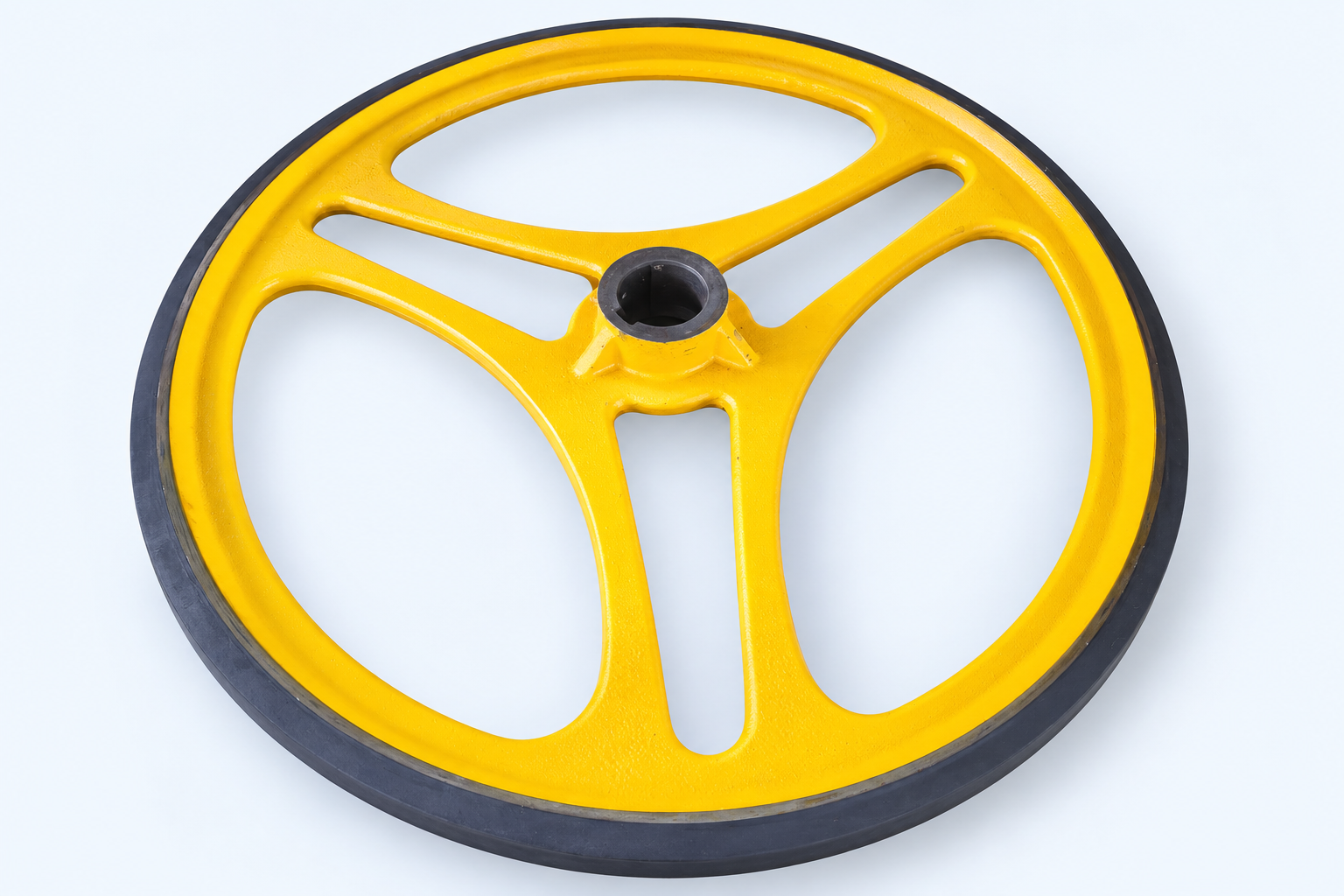

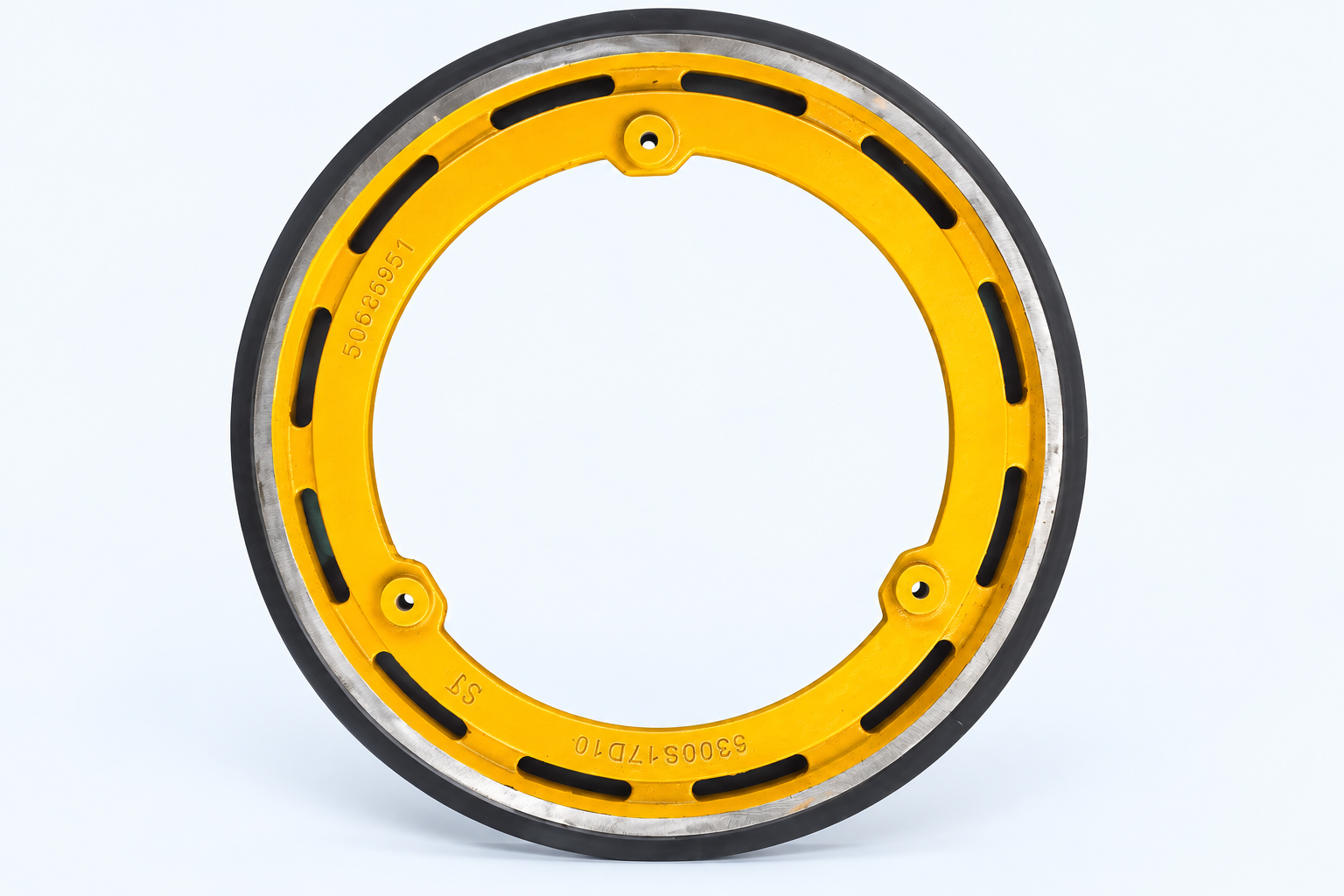

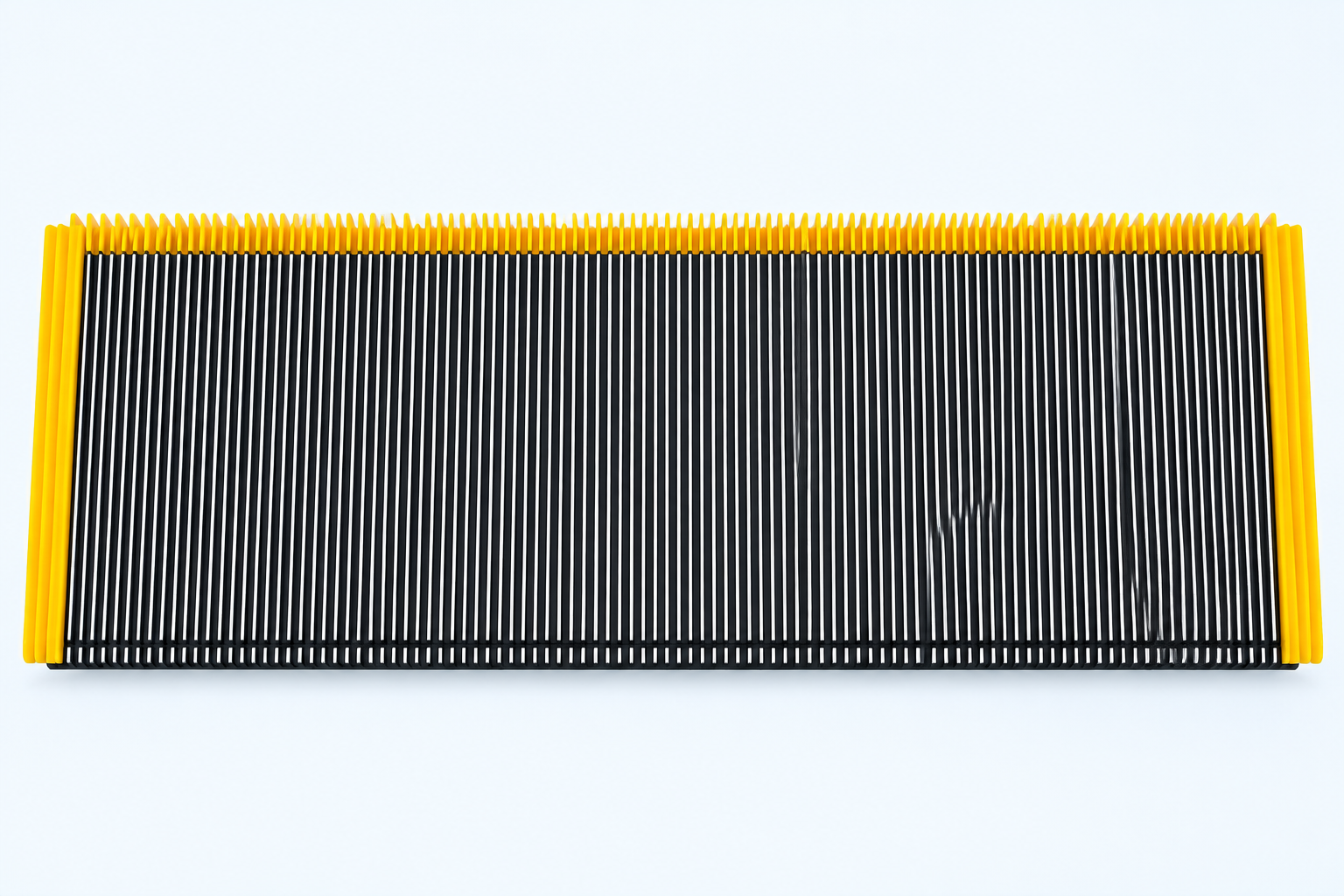

실제 제품 촬영 · 배경 및 조명 AI 보정스텝 발판면

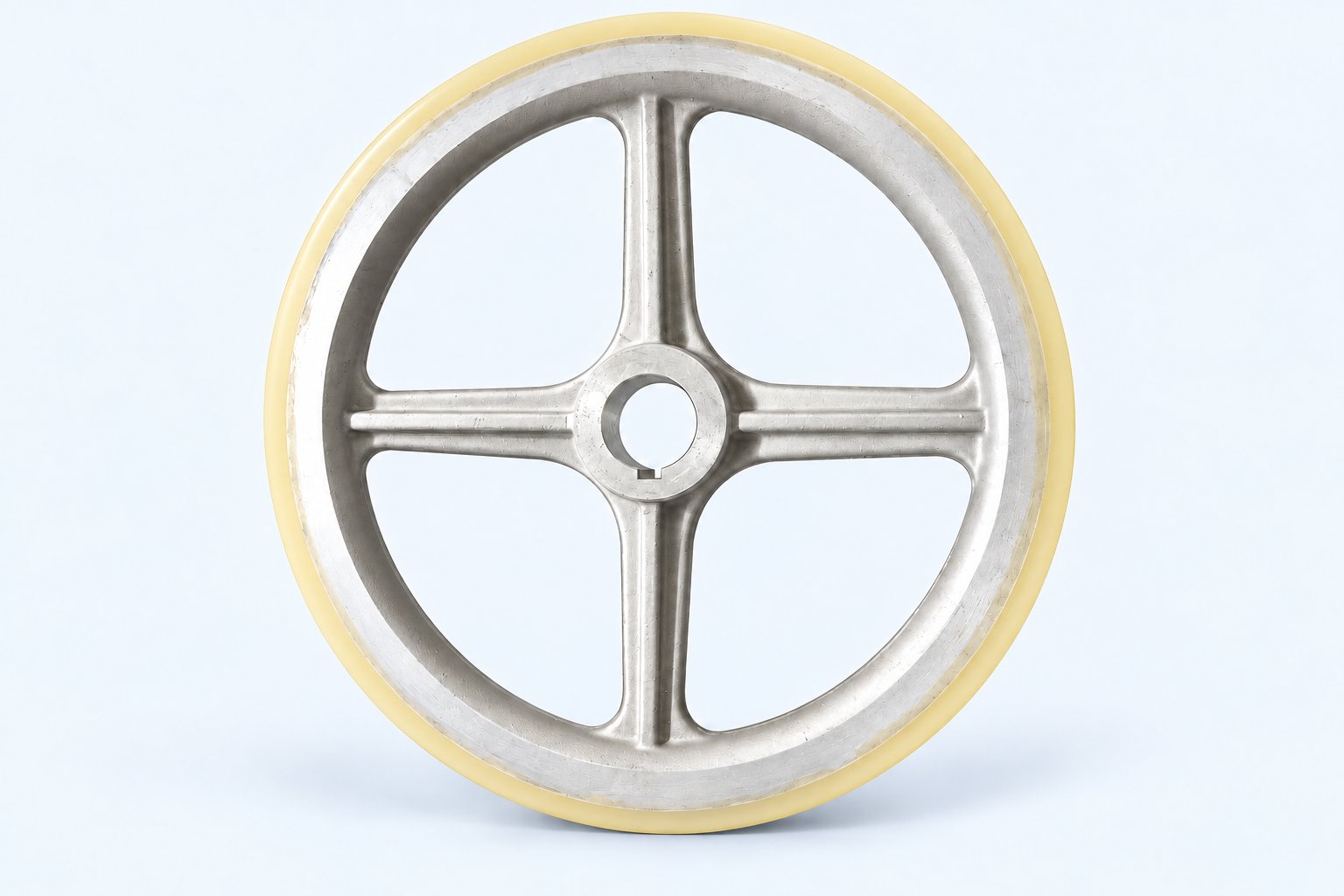

스텝·롤러·쉬브는 제공된 제품 사진의 배경과 조명을 AI로 보정하여 소개합니다. 치수·재질·상세 사양은 별도 문의해 주세요.
THE DETAILS BEHIND EVERY MOVEMENT
About dongnam
일상의 이동을,
부품의 관점에서.
눈에 잘 띄지 않는 곳에서도 부품 하나하나는 제 역할을 합니다. (주)동남에스컬레이터의 홈페이지는 그 부품과 기술을 더 알기 쉽게 소개하는 공간입니다.
회사 연혁과 생산 현장, 보유 설비 및 인증 정보는 실제 자료를 확인한 뒤 자세히 소개하겠습니다.
Our perspective
품질을 이야기할 때,
기본부터 살펴봅니다.
제품을 선택하기 전 확인하면 좋은 세 가지.
작은 조건까지 함께 살펴보는 것에서 시작합니다.
재질과 사용 환경
설치 환경과 사용 조건에 따라 확인해야 할 재질 및 요구 사항을 살펴봅니다.
자료에 기반한 검토
도면과 제품 사진, 필요한 시험 자료를 바탕으로 구체적인 사항을 확인합니다.
위 내용은 제품 검토 안내이며, 특정 인증이나 시험 합격을 의미하지 않습니다.
Let's connect
필요한 부품,
함께 확인해 보세요.
제품 사진이나 도면, 적용 모델과 수량을 준비하면
문의 내용을 더 정확하게 전달할 수 있습니다.
기존 홈페이지 · www.dnes.co.kr ↗
본사 이메일 kk2225@hanmail.net
본사·사무소의 상세 연락처는 하단에서 확인하실 수 있습니다.
제품 문의 내용 준비
문의 내용을 문서로 저장할 수 있습니다.
이 화면에서는 회사로 문의가 전송되지 않습니다.
